产品与服务防腐材料粘弹体防腐胶带

粘弹体防腐胶带

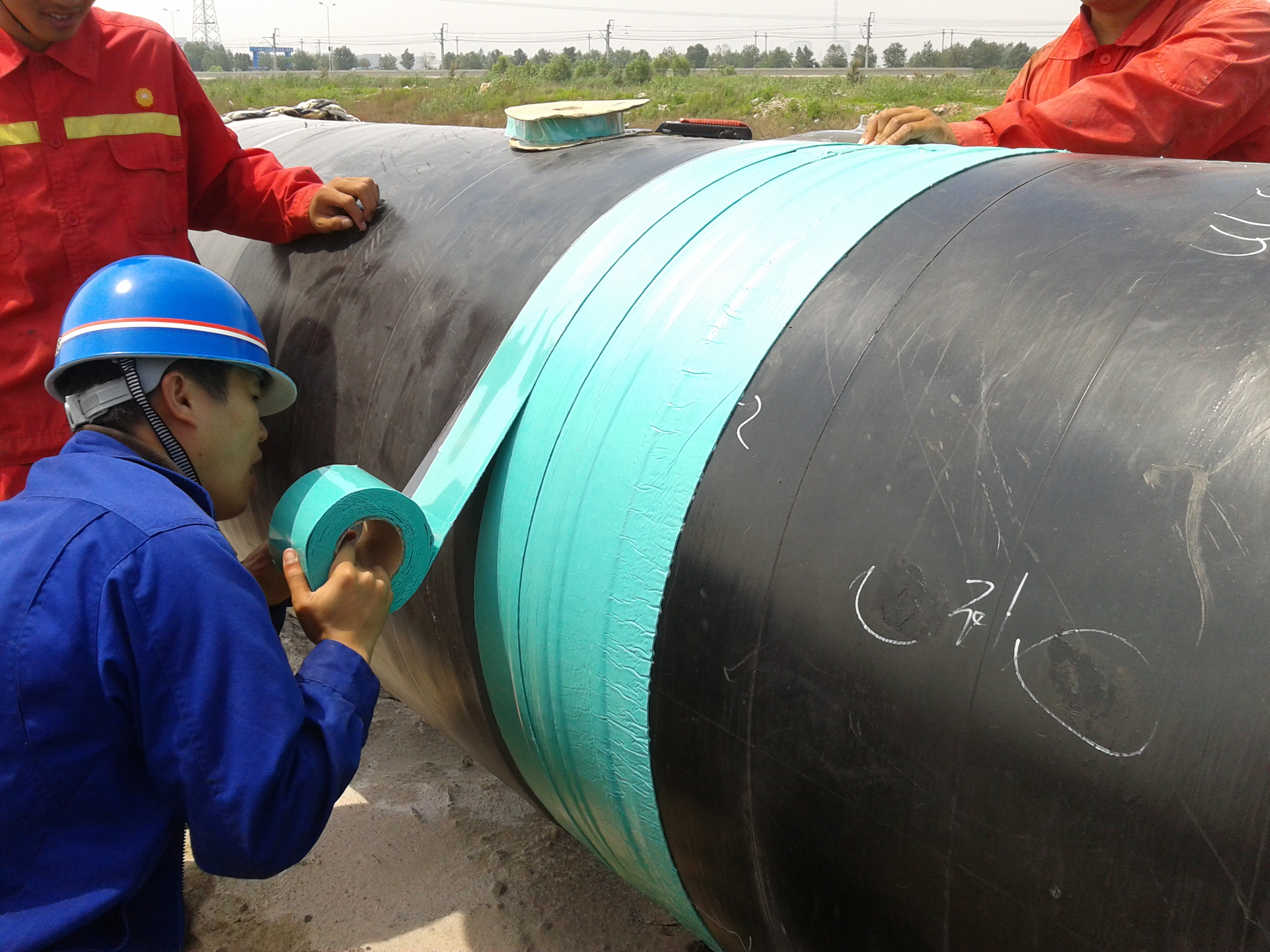

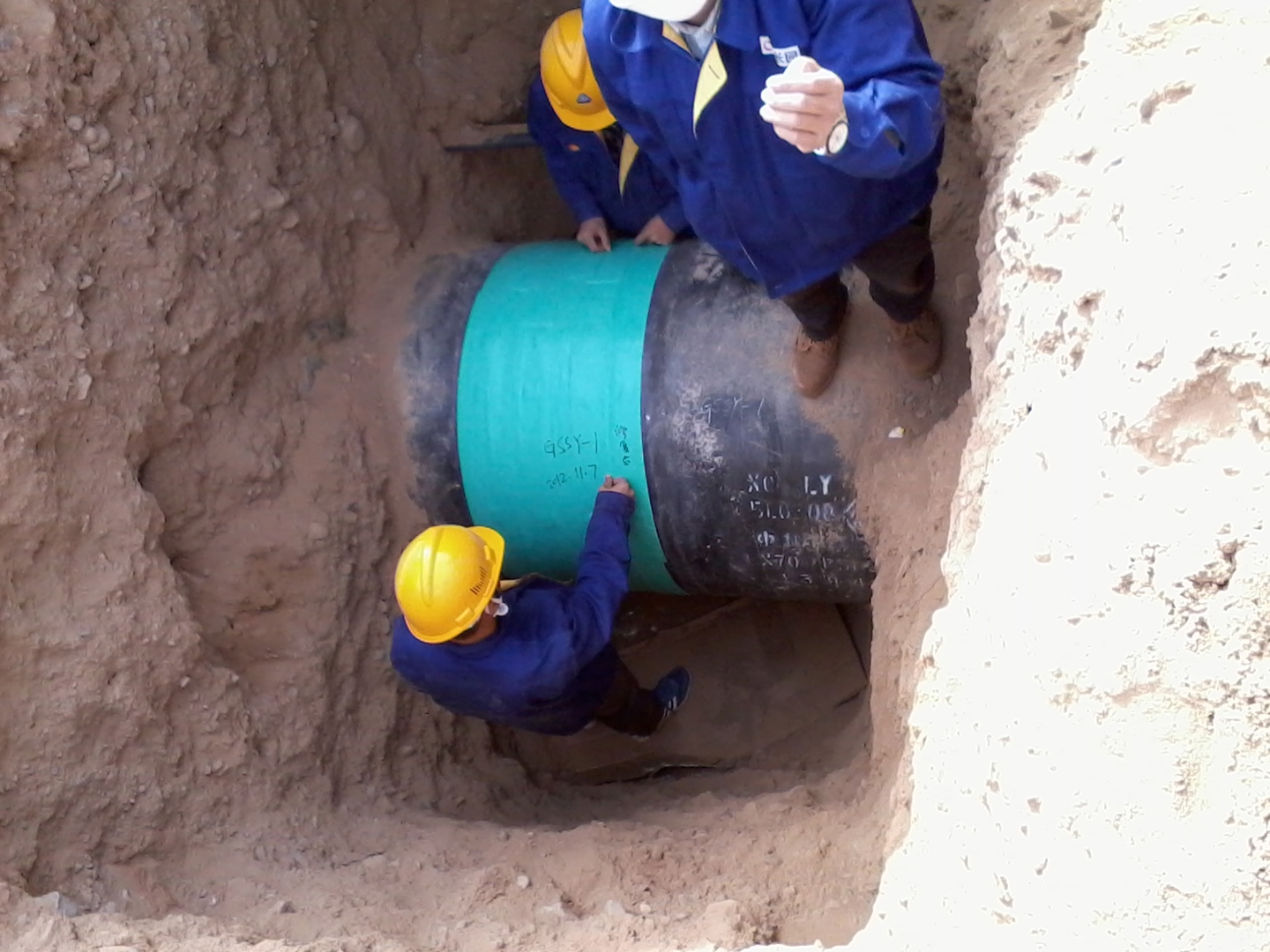

粘弹体胶带是一种以聚异丁烯为主要成分的自粘性胶带，其化学性能稳定，柔韧性极强，可永久保持其粘弹性和冷流性，适用于特殊地段管道补口、异型件防腐及管道补口修复

想了解解决方案？想了解完整案例？

核心功能

全密封防腐

隔绝空气、水分、酸碱盐雾，阻断腐蚀介质，从根源抑制金属锈蚀

全密封防腐
冷流填充密封

常温冷流特性，自动填充缝隙、凹坑及不规则表面，实现无缝包覆

冷流填充密封
自愈长效防护

轻微破损可自动修复，持续保护，延长整体防腐寿命

自愈长效防护

性能特点

施工极简

无需底漆、无需加热，低表面处理要求，直接缠绕，工期短、效率高
耐候稳定

适用温度-20℃至80℃，耐酸碱、盐雾、老化，长期性能稳定
贴合性强

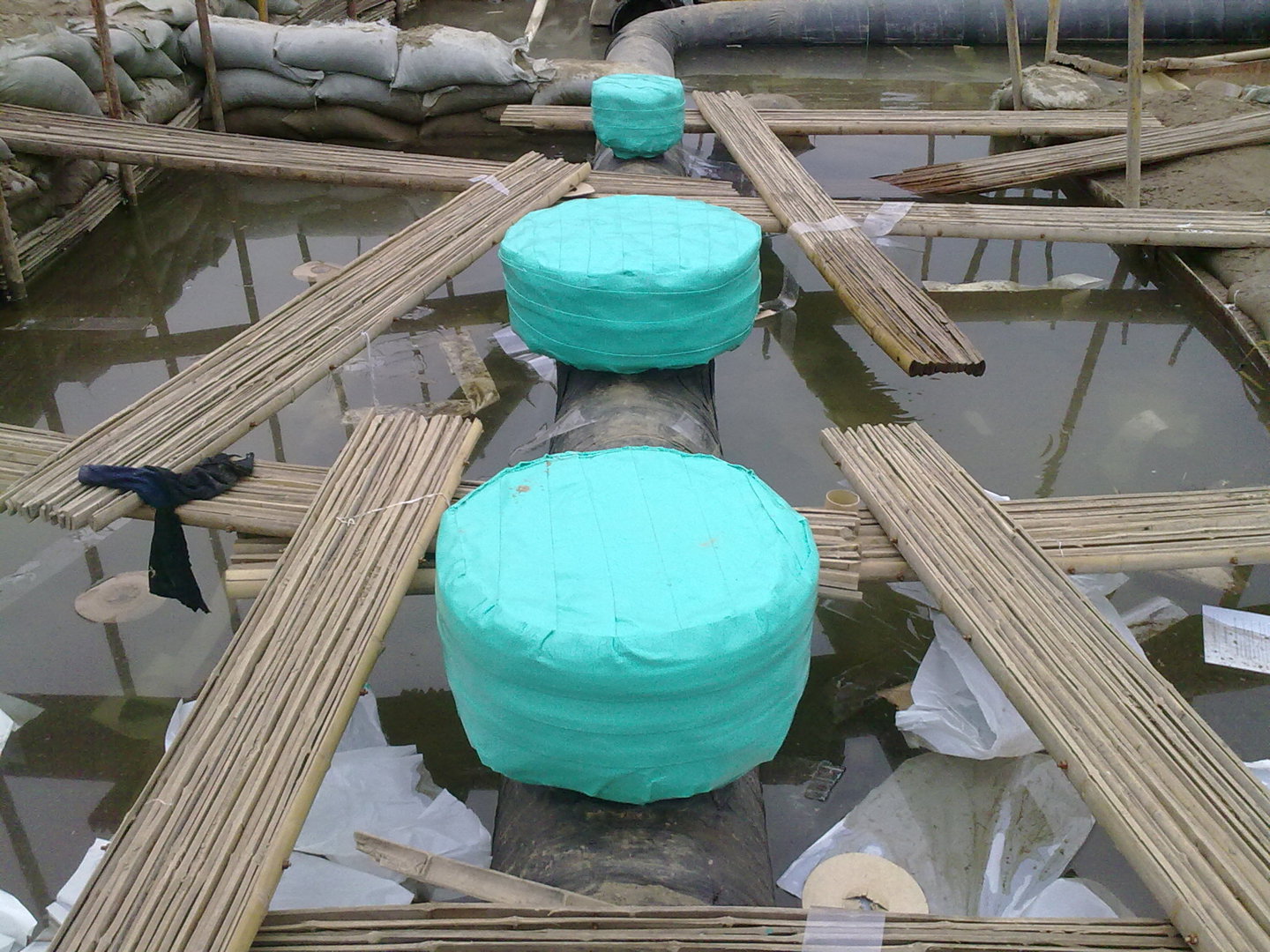

柔韧性极佳，适配阀门、法兰、异形件等复杂曲面，贴合紧密不脱落

性能指标

粘弹体防腐带性能要求

性能项目			技术指标		产品典型值		试验方法
外观			边缘平直，表面平整、清洁		边缘平直，表面平整、清		目测
颜色			非黑色		绿色		目测
最小厚度mm			≥1.8		2.07		ISO21809-3 附录A
滴垂最高设计温度+15℃（且至少应＞80℃，48h）			无滴垂		无滴垂		ISO21809-3 附录J
绝缘电阻a		RS100，Ω⋅m2	≥108		1010		ISO21809-3 附录K
绝缘电阻a		RS100/RS70	≥ 0.8a		0.9		ISO21809-3 附录K
剥离强度 N/cm	对钢	-45℃	50	胶层覆盖率≥95%	80	胶层覆盖率 99%	ISO21809-3 附录D
		23℃	≥2		7
		最高设计温度	－		－
	对管体防腐层	-45℃	50		80
		23℃	≥2		7
		最高设计温度	－		－
热水浸泡后的剥离强度，N/cm （最高设计温度 +20℃，100d）	对钢	23℃	≥2	胶层覆盖率≥95%	6	胶层覆盖率 99%	ISO21809-3 附录D 和附录I
	对钢	最高设计温度	－		－
	对管体防腐层	23℃	≥2		6
	对管体防腐层	最高设计温度	－		－
干热老化后的剥离强度，N/cm （最高设计温度+20℃，100d）	对钢	23℃	≥2	胶层覆盖率≥95%	7	胶层覆盖率 99%	ISO21809-3 附录D 和附录I
	对钢	最高设计温度	－		－
	对管体防腐层	23℃	≥2		7
	对管体防腐层	最高设计温度	－		－
搭接剪切强度，MPa		-45℃	≥1.0	胶层覆盖率≥95%	1.4	胶层覆盖率 99%	ISO21809-3附录L
		23℃	≥0.02		0.03
		最高设计温度	－		－
体积电阻率(Ω·m)			≥1×1012		4.5×1014		GB/T1410
吸水率(%)			≤0.03		0.022		SY/T0414附录B
耐化学介质（常温，90d）		10% NaOH	无鼓泡、无剥离		无鼓泡、无剥离		SY/T0315-2012 附录B
耐化学介质（常温，90d）		3% NaCL	无鼓泡、无剥离		无鼓泡、无剥离		SY/T0315-2012 附录B
a 绝缘电阻在70 天后少于100 天后的10 倍，（RS100/RS70 ≥0.8）
